L’instrument ne s’allume pas lorsqu’il est connecté via le câble OBD

Problèmes possibles d’alimentation dans le véhicule

Plusieurs causes peuvent expliquer un problème d’alimentation de l’instrument dans le véhicule :

Causes possibles

• ? Fusible du port OBD défectueux
  Le fusible associé au port OBD du véhicule peut être brûlé.



• ? Corrosion des connecteurs
  De la corrosion peut être présente :

  • au niveau du connecteur OBD

  • ou du connecteur USB



• ⚠️ Câble endommagé
  Le câble d’alimentation peut être coupé, usé ou endommagé.



• ? Connecteur de l’instrument défectueux
  Le connecteur de l’instrument peut être endommagé ou corrodé.



• ⚙️ Mauvaise configuration de l’instrument
  Une configuration incorrecte peut donner l’impression que l’instrument ne s’allume pas.



• ? Utilisation d’un port USB de véhicule
  Si l’instrument a été branché sur un port USB du véhicule, il peut :

  • ne plus fonctionner correctement

  • ou sembler ne plus s’allumer

Utilisation d’un port USB de véhicule

⚠️ Important

Le TL1000 ne fonctionne pas sur un port USB multimédia de voiture.

Pourquoi ?

• Les ports USB de véhicule :

  • sont généralement coupés avec la clé d’allumage (alimentation non constante)

  • sont connectés au système radio

• La radio tente de communiquer avec l’instrument, ce qui :

  • empêche l’enregistrement des données

  • simule un comportement comme s’il était connecté à un ordinateur



➡️ Consultez le guide :
l'instrument ne s’allume pas lorsqu’il est connecté à un port USB de voiture

Étapes de vérification

Si vous utilisez le câble d’alimentation OBD fourni, procédez par élimination afin d’identifier la source du problème :

• Paramètre de l'instrument

• câble OBD ( bien branché et état des deux connecteurs )

• instrument ( état du connecteur)

• connecteur OBD du véhicule lui-même et son fusible

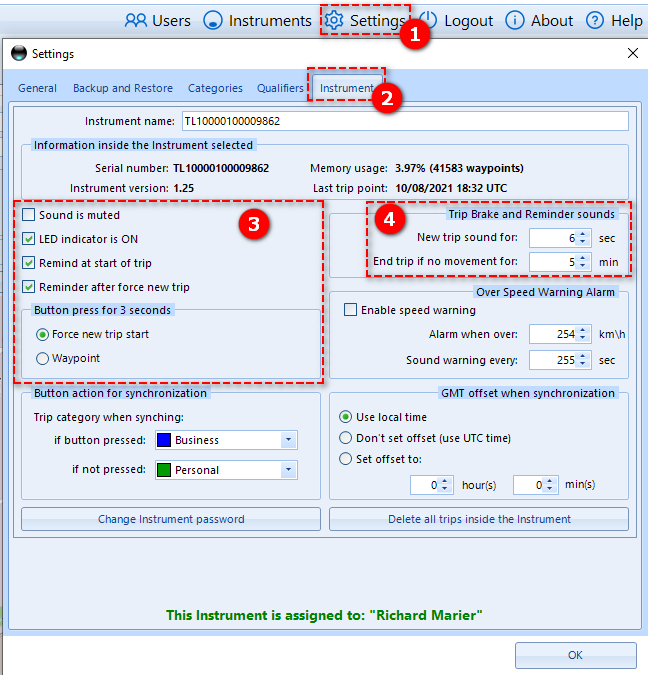

Étape 1 — Vérification des paramètres

• Vérifiez la configuration interne de l’instrument
  ➡️ Guide : Comment vérifier les paramètres de l’instrument

Si tout est conforme, passez à l’étape suivante.

Étape 2 — Test avec alimentation USB standard

1. Branchez l’instrument sur un chargeur USB standard (comme un chargeur de téléphone), en utilisant le câble USB.

2. Placez l’instrument près d’une fenêtre afin qu’il puisse capter le signal GPS.

Résultats :

• ❌ L’instrument ne s’allume pas :
  ➝ résolution des problèmes (dépannage)

• ✅ L’instrument s’allume :
  ➝ Le problème provient probablement :

  • du câble OBD

  • ou de l’alimentation du port OBD du véhicule
    ➝ Passez à l’étape 3

Étape 3 — Vérification du port OBD du véhicule

1. Vérifiez le fusible associé au port OBD du véhicule.

2. À l’aide d’un instrument de mesure, confirmez la présence de 12 VDC dans le connecteur OBD.

3. Testez le câble d’alimentation OBD dans un autre véhicule.

Résultats :

• Si le câble ne fonctionne pas dans un autre véhicule :
  ➝ Le câble est probablement défectueux

➡️ Remplacer le câble : câbles de remplacement ici
